Яка внутрішня структура паливного елемента?

Для чого використовується стек водню?

Водневі паливні елементи- це пристрої, які споживають водень для отримання електроенергії. Вони широко досліджуються та використовуються завдяки високій щільності потужності, легкій вазі, невеликому розмірі та нульовим викидам вуглецю.Водневі паливні елементиможе використовуватися як живлення для будинків, підприємств чи громадських об'єктів, а також для електричних велосипедів, автомобілів і навіть безпілотників.

Що таке внутрішня конструктивна конструкція стека водневих паливних елементів?

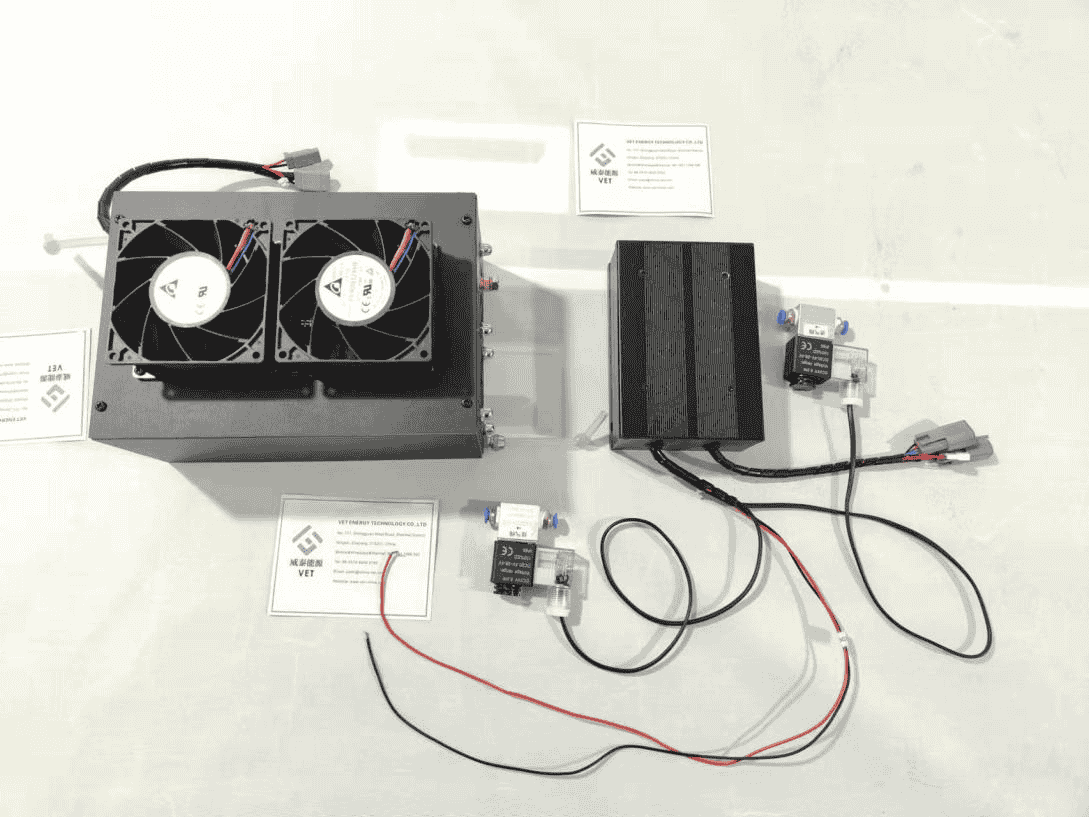

Одна клітина складається зМембранний електродний збірник (MEA)і aбіполярна пластина(одна сторона - анод, а інша - катод). Напруга кожної однієї клітини становить приблизно 0,6 В. Вихідна потужність aпаливний елемент залежить від його розміру. Використання декількох одиночних клітин для укладання та налаштування площі поверхні одиночної комірки може контролювати напругу та струм для задоволення різних потреб у житті. Наприклад, напругаВетеринарна енергія 100 Вт стек воднюдорівнює 12 В, а кількість одиничних клітин - 20.

Водневі паливні елементизазвичай складаються з декількома одиночними клітинами. Анод кожної одиночної комірки підключений до катода сусідньої однієї клітини, щоб утворити стек послідовно. Після завершення укладання два кінці стека відповідно оснащені колекторною пластиною та ізоляційною пластиною для досягнення збору струму та електричної ізоляції. Колекторна пластина, як провідне середовище, відповідає за експортування електронів акумуляторної комірки та введення їх у зовнішній ланцюг, тоді як ізоляційна пластина забезпечує електричну безпеку та стабільну роботу водневий стек.

Кінцеві пластини встановлюються на обох кінцях стека, які відіграють роль механічної підтримки, герметизації та теплового управління. Кінцеві пластини зазвичай оснащені каналами охолодження, щоб переконатися, що стек паливних елементів залишається в оптимальному діапазоні робочої температури під час роботи. Закінчуючи кінцеві пластини, весь вузол стека досягає структурної стабільності та герметизації, забезпечуючи надійність газових та електричних показників.

Які компоненти водневого паливного елемента?

Мембранний електродний збірник (MEA): Мембранний електродний збірник (MEA) є основним компонентомПаливний елемент Proton Exchange Membrane (PEMFC). Взагалі,каталізатор розпилюється або передається з обох боківМембрана Proton Exchange (PEM)Для отримання 3 шарівCCM, а потім aДифузійний шар (GDL)додається з обох боків СКМ для отримання 5-шарової МЕА. При необхідності можна додати прокладку, щоб зробити її7-шарові речі. Частина, покрита каталізатором, називається активною областю. Ветеринарна енергія може забезпечитиMEA для паливного елемента, і розмір активної області та мембрани можна налаштувати для задоволення різних потреб.

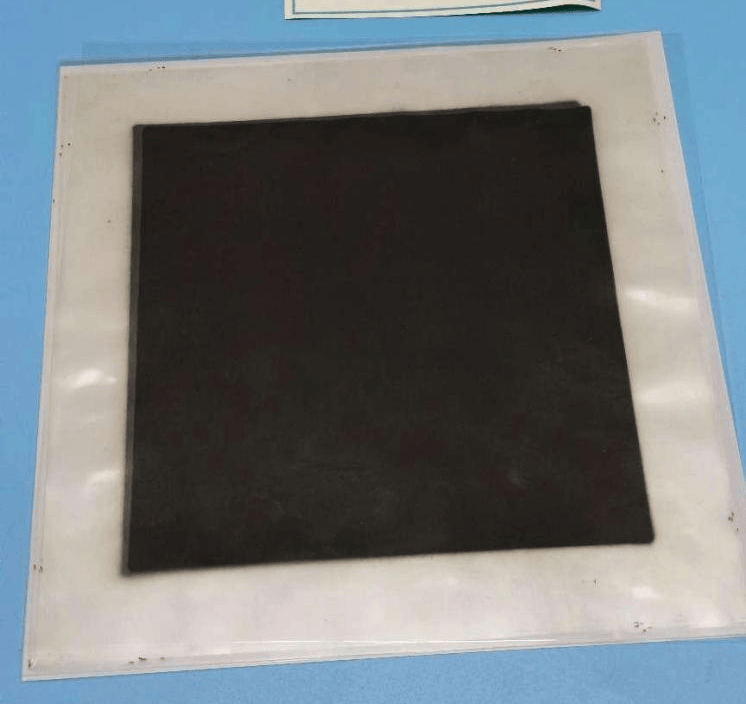

Каталізатор перенесення в обидві сторони мембрани протонної біржі (PEM)

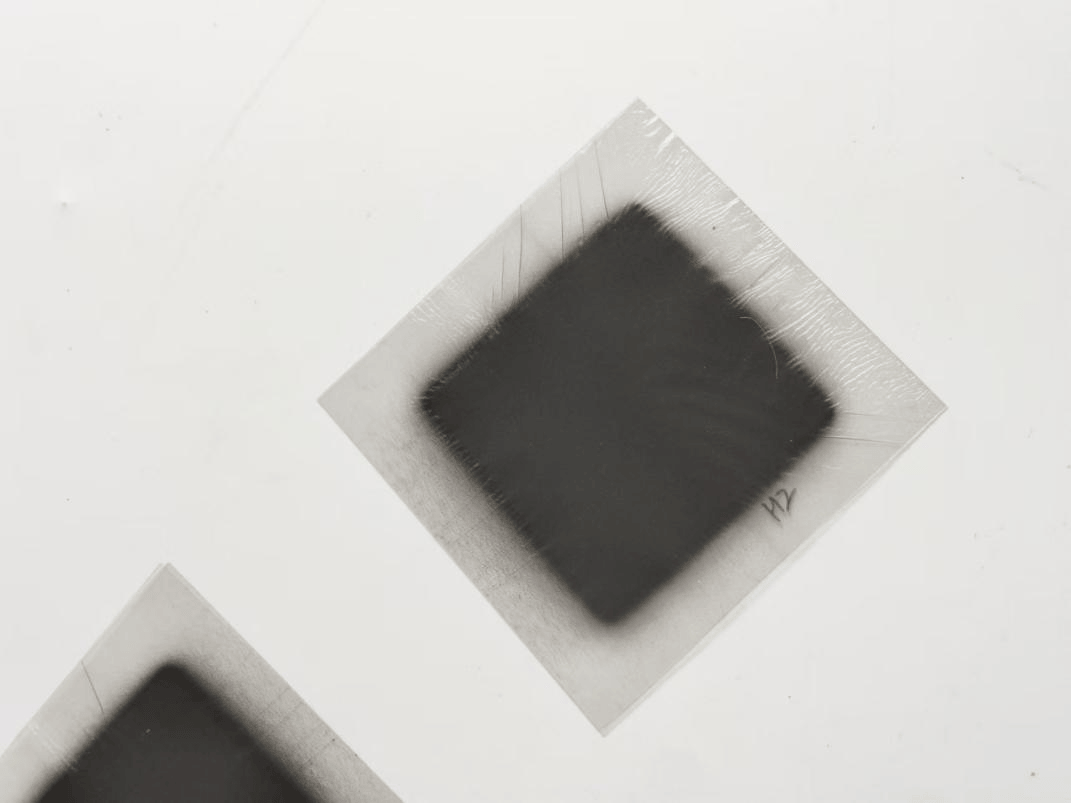

Каталізатор розпилення на мембрану протонної біржі (PEM)

Біполярна пластина:біполярна пластинавідповідає за проведення струму однієї акумулятора, тому біполярна пластинаПотрібно мати хорошу провідність. Поверхня біполярна пластина вигравіровано газовими каналами (поля потоку), які зазвичай мають три типи: поля змійного потоку, паралельні поля потоку та міждігітані поля потоку. Функція потокового поля полягає у тому, щоб зробити водень і кисень більш рівномірно розподіленим в одній клітині та викинути воду вчасно, щоб забезпечити ефективність електрохімічної реакціїводневий паливний елемент. Ветеринарна енергія може забезпечити різноманітнібіполярні пластинита підтримка налаштування.

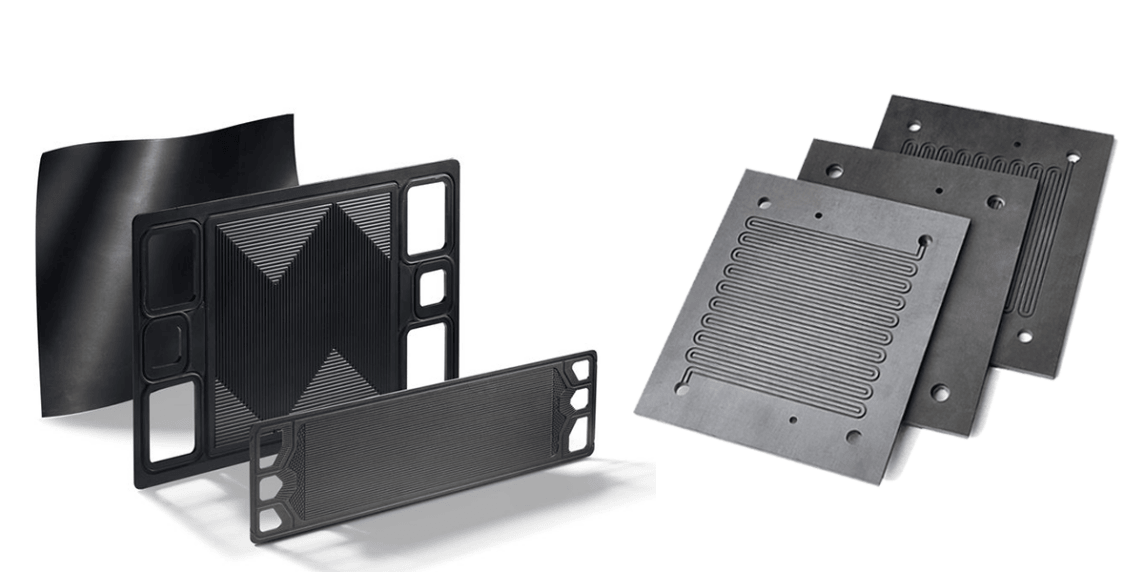

Біполярна пластина

Поточний колектор: Основна його функція полягає у зборі та проведенні струму, що утворюється стек паливних елементівДля забезпечення ефективного потоку струму.

Ізоляційна пластина: Основна функція ізоляційної пластини полягає у запобіганні одиничних клітин абостек паливних елементіввід короткого замикання із зовнішніми металевими деталями. Крім того, йому потрібно протистояти величезному тиску та високій температурі, спричиненій укладанням стиснення.

Кінцева плита: Кінцева пластина - це структурний компонент, розташований на обох кінцяхпаливний елемент. Основна його функція полягає у забезпеченні зовнішньої підтримки паливного елемента, підтримувати стабільністьпаливний елемент, а також допомогти ущільнити стек паливних елементів, щоб запобігти витоку газу або рідини.

Які матеріали потрібні для водневого паливного елемента?

Мембранний електрод: Мембрана Proton Exchangeзазвичай є мембрана Nafion та інші альтернативні мембрани з однаковою функцією. Дорогоцінні метали, такі якплатина, зазвичай використовуються як каталізатори для водневих паливних елементів.Газовий дифузійний шарзазвичай вуглецевий папір абовуглецева тканина. Прокладка зазвичай виготовляється з матеріалу PTFE.

Біполярна пластина: Біполярна пластинаможе бути виготовлений з різних типів матеріалів, таких як метал, метал з покриттям, графіт, композитний матеріал C-C тощо.розслідування, і ми налаштовуємо рішення для задоволення ваших конкретних потреб.

Колекторна плита: Зазвичай мідна пластина.

Ізоляційна пластина: Зазвичай з синтетичного матеріалу з хорошою ізоляцією та певною еластичністю.

Кінцева плита: Ветеринарна енергія забезпечує нержавіючу сталь та інші кінцеві пластини з металевого сплаву.
