Як працює стек водневих паливних елементів？

Що таке стек водневих паливних елементів?

Напруга однієї клітини, як правило, дуже низька, часто менше одного вольта. Для задоволення вимог більшості користувачів більшості користувачів (таких як 6 В, 12 В або 24 В) виробники зазвичай складають кілька окремих клітин разом. Ось чому паливні елементи зазвичай називають якпаливні елементи.

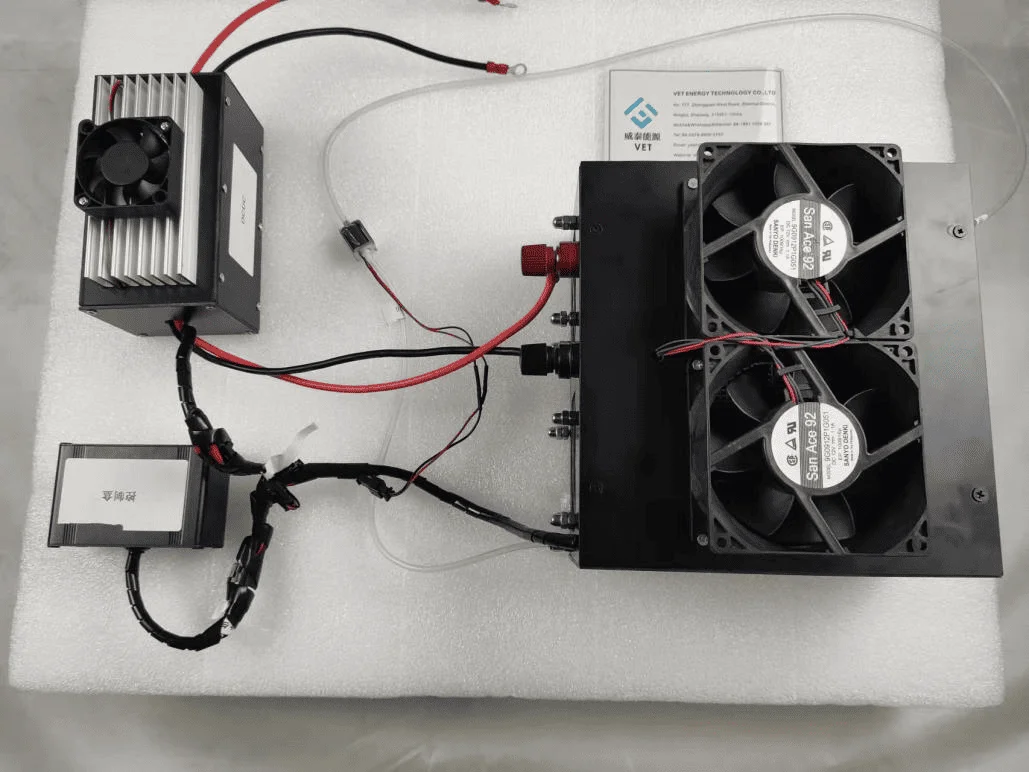

1000 Вт стек водневих паливних елементів

Водневі паливні елементиє пристроями, які перетворюють хімічну енергію у водневі та кисні безпосередньо в електричну енергію за допомогою електрохімічних реакцій. Порівняно з традиційними паливними елементами,водневі паливні елементимають більш високу ефективність використання енергії. Ще одна перевагаводневі паливні елементиполягає в тому, що вони не потребують горіння, тому вони не вивільняють забруднюючі гази та пил, такі як COX, NOX, SOX тощо, як традиційне паливо згоряння.Водневі паливні елементиЛише вода та тепло під час процесу виробництва електроенергії і не виробляють шкідливі речовини, тому вони екологічно чисті.

Яка конструкція конструкції стека паливних елементів?

Водневі паливні елементизазвичай складаються з декількома одиночними клітинами. Структура однієї клітини складається зЩось, біполярна пластина(Одна сторона - анод, інша сторона - катод), анод однієї комірки підключений до катода іншої однієї клітини, і після того, як кілька одиничних комірок підключаються послідовно, колекціонери струму та ізоляційні пластини встановлюються на обох кінцях, і нарешті дві кінцеві пластини додаються та фіксуються болтами, а стек збирається.

Проектна напруга ветеринарної енергетичної паливної клітини Одноклітинна клітина становить 0,6 В, а струм визначається активною областюЩось, і розмір можна налаштувати. Наприклад, напруга енергії ветеринара100 Вт стек водневих паливних елементівдорівнює 12 В, а кількість одиничних клітин - 20.

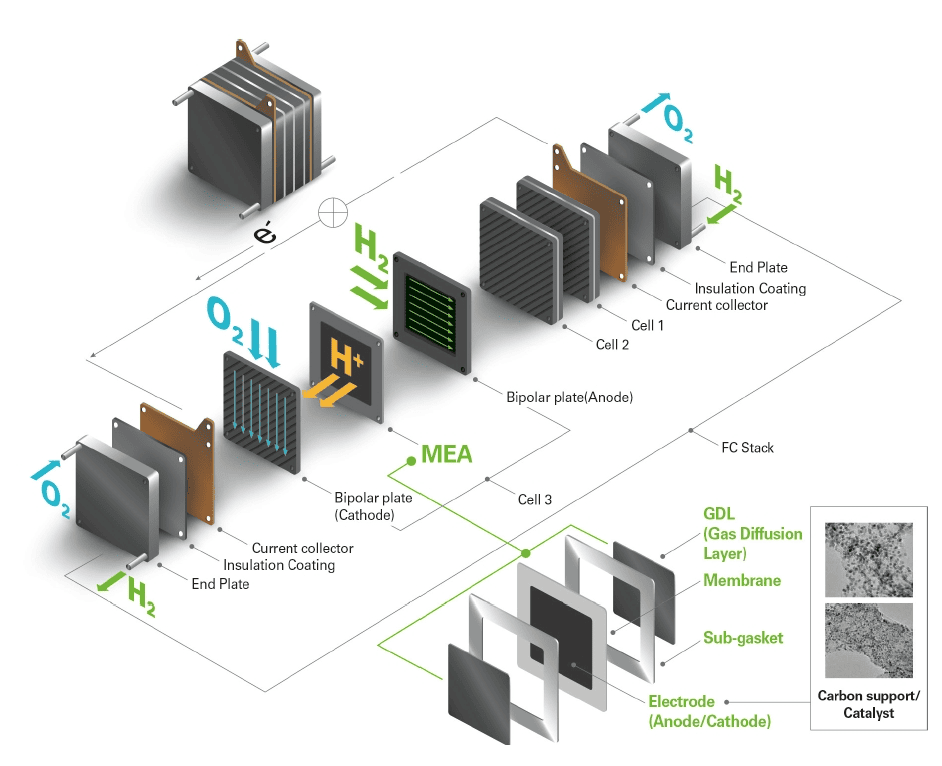

Конструкція конструкції стека паливних елементів

● Мембранна електродна збіркаbly (mea): Змембранний електродгенерує струм і реалізує протонну провідність шляхом каталізації електрохімічної реакції водню та кисню встек паливних елементів. Це основна компонент для ефективної роботипаливні комірки. Ветеринарна енергія може забезпечити багато видів індивідуальнихЩосьзадовольнити різні вимоги.

3-шарова mea, отримана шляхом перенесення каталізатора в мембрану протонової біржі

●  Біполярна пластина: Біполярна пластинавідіграє роль проведення електроенергії, відволікаючого газу, підтримуючихмембранні електродита забезпечення механічної структурної підтримки впаливні комірки, допомагаючи рівномірно розподіляти реакційні гази (такі як водневий та кисень) для забезпечення ефективної проведення електрохімічних реакцій. Ветеринарні енергопостачання Індивідуальнібіполярні пластинибагатьох видів.

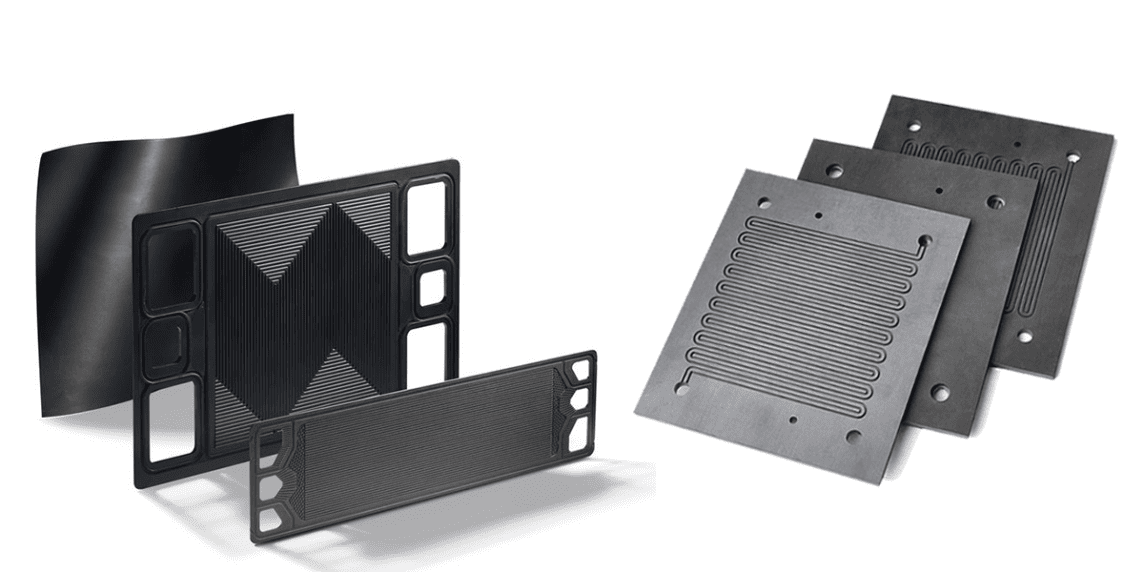

Біполярна пластина

●  Поточний колектор: Основна функція полягає у зборі та проведенні струму, що генерується стеком, щоб забезпечити ефективний потік струму. Зазвичай це мідна тарілка.

●  Ізоляційна пластина: Ізоляційна пластина в основному використовується для електричної ізоляції впаливні коміркидля запобігання коротких схем між різними одиночними клітинами. Ізоляційна пластина допомагає підтримувати стабільність всередині стека та забезпечити електричну продуктивність та безпеку кожного блоку.

●  Кінцеві пластини: Кінцеві пластини розташовані на обох кінцях стека. Основна їх функція - забезпечити зовнішню підтримку стека та підтримувати стабільність стека. Вони також допомагають запечататистек паливних елементівдля запобігання витоку газу або рідини.

Який принцип стека паливних елементів?

Принцип роботиПаливний елемент Proton Exchange Membraneполягає в тому, що водень і кисень від повітря безпосередньо генерують воду, електроенергію та тепло через електрохімічні реакції.

Коли водень потрапляє в сторону анода, водень (h₂) розкладається в протони (h⁺) і електрони (e^-) під дією каталізаторів платини. H⁺іони переходять на сторону катода черезМембрана Proton Exchange, в той час як електрони （e^-） Не може пройти черезМембрана Proton Exchangeі може протікати лише через зовнішній ланцюг, щоб утворити струм для зовнішнього використання навантаження. Кисень (o₂) реагує з протонами (h⁺) які надходять через мембрану та електрони (e^-) Переданий із зовнішнього ланцюга під дієюкаталізаторидля отримання води (h₂О). Оскільки кисень, що подається до катодної пластини, може бути отриманий з повітря, доки водень постійно подається до анодної пластини, повітря подається до катодної пластини, а вода (пар) виводяться в часі, електроенергія може бути постійно забезпечена.

Анодна реакція: H₂ → 2H⁺ + 2E⁻

Катодна реакція: O₂ + 4H⁺ + 4E⁻ → 2H₂O

Загальна реакція: H₂ + 1/2 O₂ → H₂O + Електрика + тепло

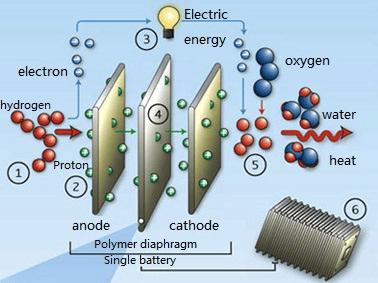

Принцип робочої діаграми роботи водневого палива

Ветеринарна енергія - це виробник, що спеціалізується наводневі паливні елементипротягом багатьох років. Vet Energy має свою лабораторну команду для безперервного розвитку технологій та продуктів водню та продуктів. Фабрика ветеринарної енергії призначена для досягнення безпечного, чистого, надійного тависокоефективність водневий паливний елементдизайн.

Зв’яжіться з нами сьогодні, щоб дізнатися більше проVET ENERGY водневий паливний елемент.
