Vet Energy є одним із відомих китайських 2000-ватних паливних елементів з повітряним охолодженням для виробників та постачальників БПЛА. Ми дотримуємося принципу орієнтації на якість та пріоритету клієнта, ми щиро вітаємо ваші листи, дзвінки та розслідування для ділової співпраці.
CHIVET є одним із відомих китайських паливних елементів з повітряним охолодженням потужністю 2000 Вт для виробників і постачальників БПЛА.
Цей блок водневих паливних елементів для UVA має щільність потужності 950 Вт/кг.
Наші легкі, потужні модулі паливних елементів БПЛА дозволяють клієнтам обійти обмеження традиційної технології акумуляторів, значно подовжуючи час і дальність польоту дрона, одночасно виробляючи чисту потужність постійного струму в міцному та легкому корпусі.
Наші модулі живлення на паливних елементах дрона (FCPM) ідеально підходять для широкого спектру професійних комерційних застосувань, включаючи інспекцію на морі, пошук і порятунок, аерофотозйомку та картографування, точне землеробство тощо.

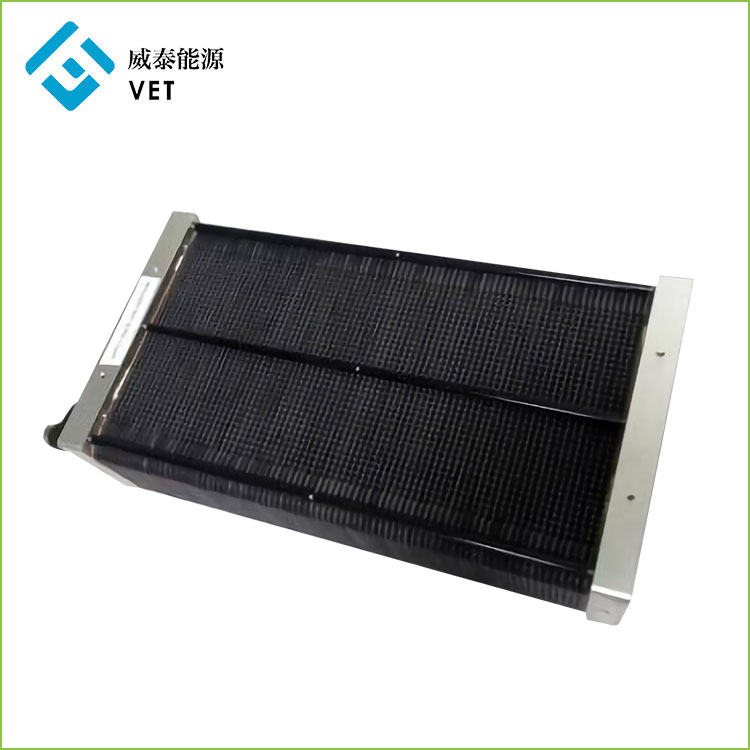

Стек паливних елементів з повітряним охолодженням потужністю 2000 Вт для БПЛА
1. Ознайомлення з продуктом
•Цей водневий паливний елемент для UVA має щільність потужності 950 Вт/кг.
•Робота на сухому водні та навколишньому повітрі
• Міцна металева повнокоміркова конструкція
• Ідеально підходить для гібридизації з акумулятором та/або суперконденсаторами
• Доведена довговічність і надійність для
• Кілька варіантів конфігурації, що надають модульні та масштабовані рішення
• Діапазон параметрів стека для відповідності різним вимогам додатків
• Низька теплова та акустична характеристика
• Можливе послідовне та паралельне підключення
2000 Вт система повітряного охолодження паливних елементів
Система паливних елементів включає: стек, блок керування живленням, вентилятор, електромагнітний клапан, датчик температури, датчик температури та вологості та програмне забезпечення для керування
Схема системи паливного елемента з повітряним охолодженням 2 кВт
Структурна схема системи паливних елементів
2. Параметр продукту (специфікація)
2.1 Параметр стека паливних елементів з повітряним охолодженням 2000 Вт
|
||||
Цей блок паливних елементів має щільність потужності 950 Вт/кг. Його можна використовувати в легких програмах з низьким споживанням енергії або на портативних джерелах живлення. Невеликий розмір не обмежує його невеликими додатками. За допомогою нашої запатентованої технології BMS можна підключати й масштабувати декілька стеків для підтримки додатків із високим енергоспоживанням. |
||||
H-48-2000 Параметри |
||||
Вихідні параметри |
Номінальна потужність |
2000 Вт |
||
Номінальна напруга |
51В |
|||
Номінальний струм |
39А |
|||
Діапазон напруги постійного струму |
48-85В |
|||
Ефективність |
≥50% |
|||
Параметри палива |
H2 Чистота |
≥99,99% (CO<1PPM) |
||
H2 Тиск |
0,045~0,07Mpa |
|||
H2 Споживання |
28,5 л/хв |
|||
Параметри навколишнього середовища |
Робоча температура навколишнього середовища. |
-5~35℃ |
||
Робоча вологість навколишнього середовища |
10%~95% |
|||
Температура навколишнього середовища зберігання. |
-10~50℃ |
|||
Шум |
≤50 дБ при 3 м |
|||
Фізичні параметри |
ФК Стек |
24,2(Д)*14,9(Ш)*6,9(В) |
ФК Стек |
2,1 кг |
Розміри ¼ˆсм) |
Вага (кг) |
|||
система |
24,2(Д)*15,5(Ш)*22,9(В) |
система |
3,7 кг |
|
Розміри ¼ˆcm) |
Вага(kg) |
(включаючи вентилятори та BMS) |
||
Щільність потужності |
800 Вт/л |
Щільність потужності |
950 Вт/кг |
|
за обсягом |
за вагою |
Крива поляризації стека 2 кВт
2.2 Компоненти системи паливних елементів
2.2.1 Основні допоміжні компоненти (BMS) -- Система керування паливними елементами
Спеціальна система управління енергоспоживанням для блоку БПЛА з водневим живленням може реалізувати дистанційне керування та отримання інформації системою паливних елементів. це може бути інтелектуальний гібрид із вторинною батареєю, а також адаптивний заряд для вторинної батареї. Це основна технологія в області застосування батареї паливних елементів.
2.2.1 Стандартні параметри системи керування паливними елементами Chivet2022 |
|||
|
|||
Продуктивність введення |
Максимальний вхідний струм на кінці FC |
80А |
|
Максимальна вхідна напруга на кінці FC |
80В |
||
Максимальний вхідний струм гібридної батареї |
80А |
||
Максимальна вхідна напруга гібридної батареї |
80В |
||
Чотириканальний вхідний кінець температури |
-60℃-150℃ |
||
Вхідний кінець одного каналу температури та вологості навколишнього середовища |
-60℃-150℃, RH30~100% |
||
Двоканальний вхідний кінець тиску |
0-100 МПа |
||
Кінець прийому двоканального імпульсного сигналу швидкості |
Використовується для вимірювання швидкості вентилятора або насоса |
||
Вихід продуктивності |
Гібридний вихідний струм |
Максимум 80 А для тривалої роботи, миттєве пікове значення 150 А (5 хв) |
|
Максимальна напруга гібридного вихідного кінця |
80В |
||
Два ШІМ-імпульси для регулювання швидкості |
0 ~ 100% регулювання швидкості, контроль охолодження повітря Вентилятор або циркуляційний насос охолодження. |
||
Одна вихідна потужність зволоження |
Напруга 5В, максимальний струм 5А |
||
Потужність одного вентилятора охолодження |
Напруга 12В ~ 36В, максимальний струм 10А |
||
Потужність одного насоса циркуляційної води |
Напруга 12В ~ 36В, максимальний струм 10А |
||
Вихідна потужність електромагнітного клапана одностороннього впуску газу |
Напруга 12В ~ 36В, максимальний струм 3А |
||
Вихідна потужність електромагнітного клапана одностороннього виходу газу з труби |
Напруга 12В ~ 36В, максимальний струм 3А |
||
Вихідна потужність зовнішнього навантаження |
Напруга 12В ~ 36В, максимальний струм 6А |
||
Вихідна потужність керування польотом |
Напруга 12В ~ 48В, максимальний струм 3А |
||
Порт вихідної потужності в режимі очікування |
Максимальний струм 5А |
||
Два порти зв'язку |
485/TTL |
||
Підтримка програмних функцій |
Дисплей: напруга, струм, вихідна потужність і температура паливних елементів; Гібридний електричний Напруга елемента, струм розряду заряду та вихідна потужність; Загальна вихідна потужність системи; навколишнє середовище Температура і вологість; Швидкість вентилятора охолодження; Тиск в баку для зберігання водню і тиск газу в акумуляторі потужність |
Можна вибрати адаптивну зарядку з постійним струмом або продуктивністю паливних елементів, а максимальний струм зарядки становить 25 А (модуль зарядки оснащений вентилятором охолодження) |
|
Управління: електромагнітні клапани впуску та виходу газу; Режим зарядки та зарядки вторинного акумулятора Поточне значення, налаштування умов зарядки; Налаштування швидкості вентилятора охолодження та умов контролю температури фіксований; Налаштування швидкості насоса охолоджуючої води та умов контролю температури; Датчик тиску газу |
|||
Характеристики навколишнього середовища |
Робоча температура |
-45-60ºƒ |
|
Вологість робочого середовища |
0-100% |
||
Вологість середовища зберігання |
-75℃-75c |
||
Фізичні параметри |
розмір |
160*120*45 мм |
|
Вага |
480 г |
||
|
|||
2.2.2 Пляшка для зберігання водню |
|||
Робочий тиск |
35 МПа |
|
|
обсяг |
12 л |
||
розмір |
D196*L532 |
||
вага |
3,85 кг |
||
час життя |
Надуйте і спустіть 500 разів |
||
|
|||
2.2.3 Електромагнітний клапан |
|||
Номінальна напруга |
DC24V |
|
|
Номінальний струм |
120+-15% мА |
||
Діапазон тиску |
0-90 кПа |
||
потужність |
<2 т |
||
робоча температура |
0C-55℃ |
||
вага |
50 г |
||
час життя |
Перемикайтеся 100 000 разів |
|
|
|
|||
2.2.4 Вентилятор охолодження |
|
|
|
Номінальна потужність |
57,6 Вт DC48V/1,2A |
|
|
робоча температура |
-20℃-70℃ |
||
швидкість |
14900 об/хв |
||
розмір |
91*91*38 мм |
||
Швидкість течії |
5,1 м3/хв |
||
шум |
40 дБ |
||
час життя |
70000 год/40°ƒ |
||
|
|||
2.2.5 Невеликий вентилятор системи охолодження системи управління |
|||
Номінальна потужність |
1,44 Вт постійного струму 24 В/0,06 А |
|
|
швидкість |
5000 об/хв |
||
розмір |
30*30*10 мм |
||
вага |
8 г |
||
шум |
16 дБ |
||
час життя |
28000 год/40°ƒ |
Застосування продукту та принцип роботи
Розробка силового агрегату для дрона з паливним елементом PEM
(Працює при температурах від -10 до 45ºC)
Наші модулі живлення на паливних елементах дрона (FCPM) ідеально підходять для широкого спектру професійних комерційних застосувань БПЛА, включаючи БПЛА для огляду на морі, пошуково-рятувальний БПЛА, БПЛА для аерофотозйомки та картографування, БПЛА для точного сільського господарства та багато іншого.
Паливні елементи використовують електрохімічні реакції для виробництва електроенергії без згоряння. Водневі паливні елементи поєднують водень з киснем повітря, виділяючи лише тепло і воду як побічні продукти. Вони більш ефективні, ніж двигуни внутрішнього згоряння, і, на відміну від акумуляторів, не потребують підзарядки і будуть продовжувати працювати, доки вони забезпечені паливом.
Наші паливні елементи для дронів мають повітряне охолодження, а тепло від батареї паливних елементів направляється до охолоджуючих пластин і видаляється через канали повітряного потоку, що призводить до спрощеного та економічно ефективного рішення для живлення.
Одним з основних компонентів водневого паливного елемента є графіт, біполярна пластина. У 2015 році VET увійшов у індустрію паливних елементів із перевагами виробництва графітових біполярних пластин. Заснував компанію Miami Advanced Material Technology Co., LTD.
Після років досліджень і розробок, ветеринар має зрілу технологію для виробництва водневих паливних елементів з повітряним охолодженням 10w-6000w, водневих паливних елементів БПЛА 800w-3000w. Що стосується найбільшої проблеми накопичення енергії нової енергії, ми висунули ідею, що PEM перетворює електричні енергію у водень для зберігання, а водневий паливний елемент виробляє електроенергію з воднем. Це може бути пов'язано з фотоелектричним виробництвом електроенергії та гідроенергією.
