1. Профіль продукту

Огляд товару

Клапан скидання тиску в балонах JRF-H35-01TAgas - це клапан подачі газу, спеціально розроблений для невеликих систем подачі водню, таких як 35 МПа.Пристрій, принципова схема та фізичні об’єкти див. на рис. 1, малюнку 2.

Клапан скидання тиску в циліндрі JRF-H35-01TA має інтегровану конструкцію, включаючи манометр, запобіжний клапан, односторонній клапан наповнення, ручний перемикаючий клапан, фільтр, вторинний клапан скидання тиску.

Рис. 1 Принципова схема клапана скидання тиску в циліндрі JRF-H35-01TA

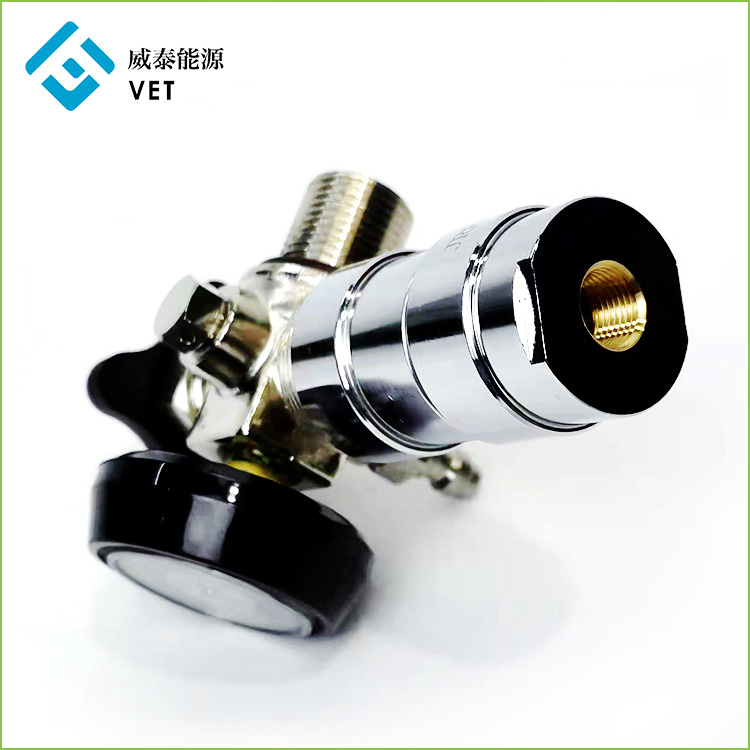

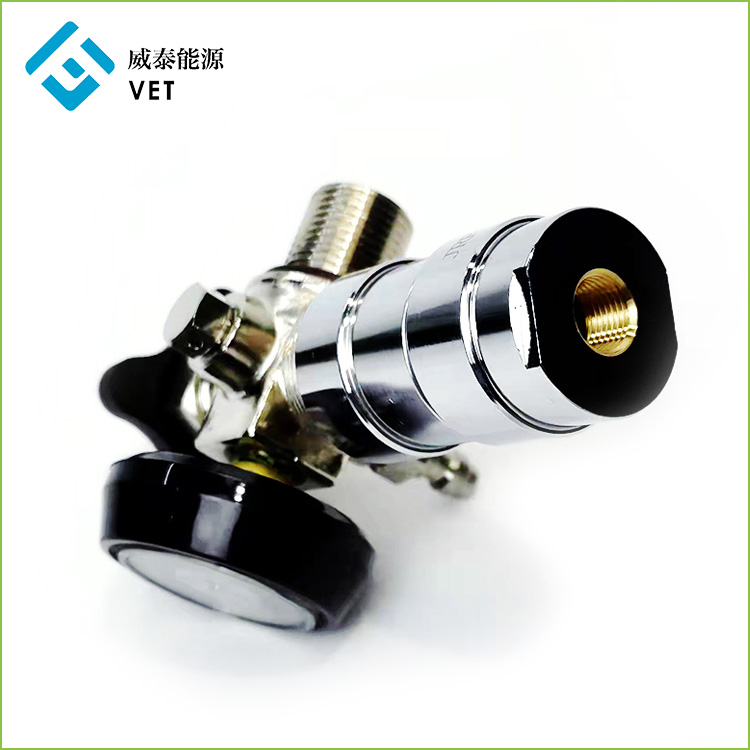

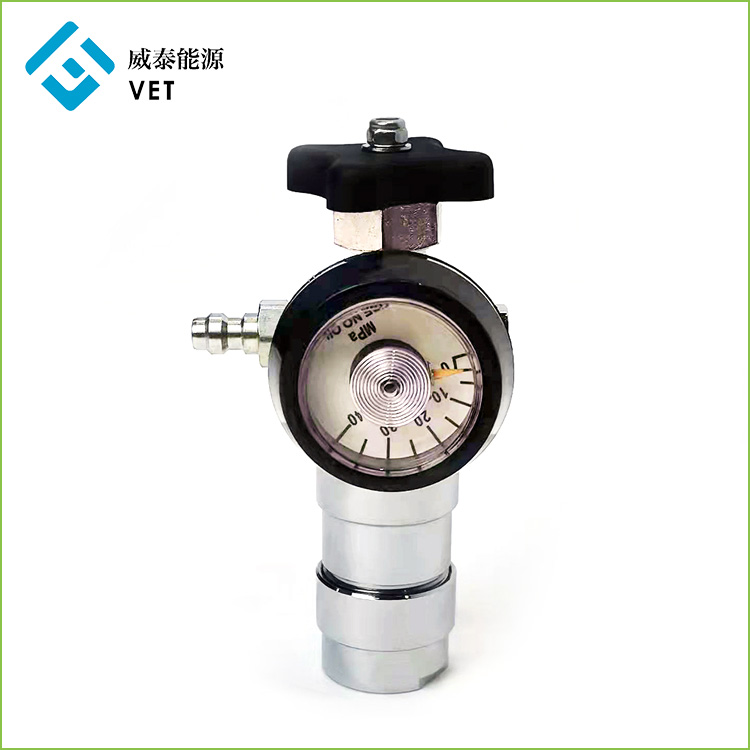

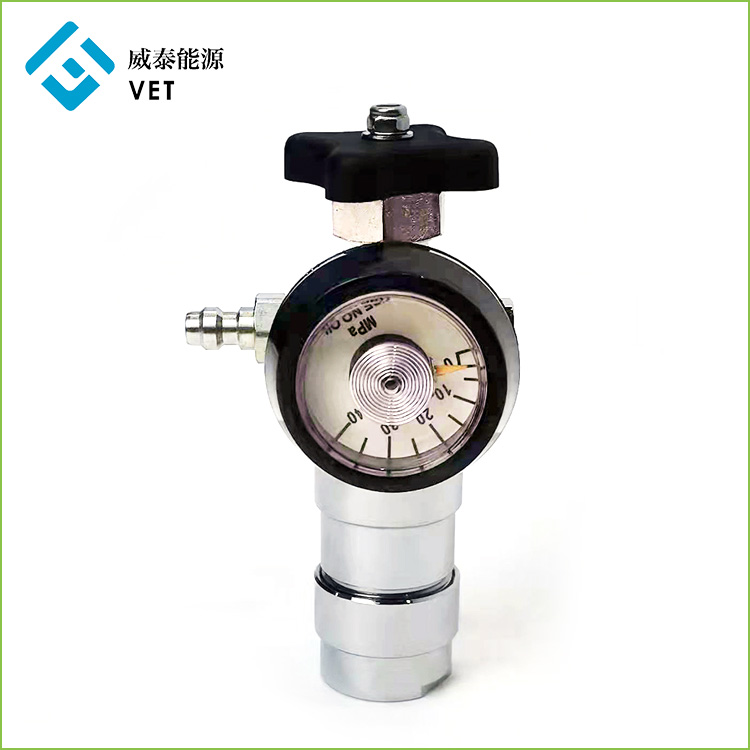

Рис. 2 Фізичний креслення клапана скидання тиску в циліндрі JRF-H35-01TA

Модуль клапана скидання тиску в балонах
JRF-H35-01TA циліндровий запобіжний клапан використовує вторинний режим регулювання прямого тиску, з високою точністю тиску на виході, хорошою стабільністю та меншою вібрацією.

Односторонній наповнювальний клапан

Клапан скидання тиску в циліндрі JRF-H35-01TA використовує оригінальний односторонній клапан наповнення, який діє як запірний клапан, коли модуль надувається. Тримайте клапан ручного перемикання закритим, не перемикаючи клапан.

2. Технічний покажчик

JRF-H35-01TA Технічні дані

3. Дані інтерфейсу

Дані інтерфейсу циліндра (налаштовуються на вимогу)
Інтерфейс циліндра має різьблення M18x1,5 і ущільнений одним ущільнювальним кільцем.
Конкретні розміри див. на малюнку 3.

Рисунок 3. Дані інтерфейсу циліндра

Дані інтерфейсу заповнення газом (налаштовуються на вимогу)
Надувний інтерфейс розроблений як односторонній клапан для наповнення повітрям.
Конкретні розміри див. на малюнку 4.

Рисунок 4. Дані інтерфейсу заповнення газом

Дані інтерфейсу вихідної розетки низького тиску (налаштовується на вимогу)
Вихідний інтерфейс низького тиску - Rc1 / 8, конкретні розміри див. на малюнку 5:

Рисунок 5. Дані на виході низького тиску

4. Використовуйте інструкції

Клапан скидання тиску в циліндрі JRF-H35-01TA має два режими роботи: роздування та здуття.

Інфляційний стан
Коли клапан скидання тиску в циліндрі JRF-H35-01TA надутий, закрийте ручний перемикаючий клапан і вставте трубку високого тиску (Малюнок 6) в односторонній наповнювальний клапан для надування. Після надування до заданого тиску вийміть трубку високого тиску для використання.

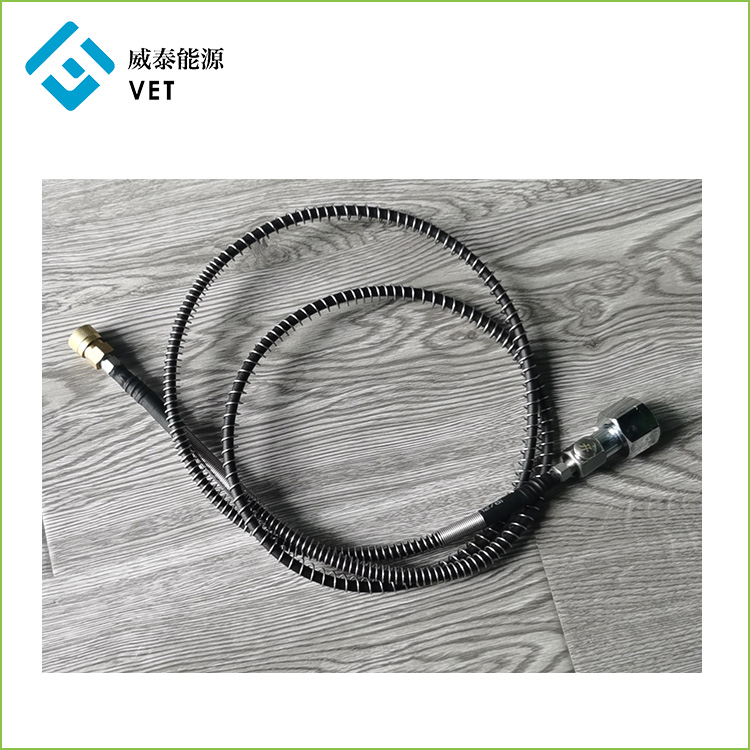

Малюнок 6. Надувна труба високого тиску (модель: YQF-1-CQG3(1,5 м)

Стан дефляції
Коли клапан скидання тиску в циліндрі JRF-H35-01TA працює, відкрийте ручний перемикаючий клапан для подачі газу за течією.
