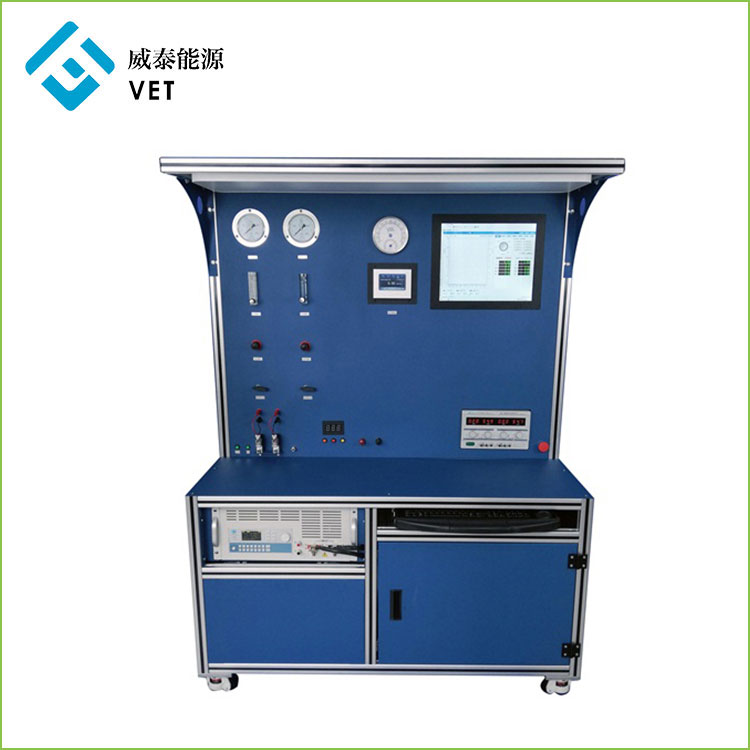

Стенд для випробування водневих паливних елементів
1. Ознайомлення з продуктом
Цей стенд для випробування водневих паливних елементів незалежно розроблений та виготовлений нашою компанією. Він використовується для перевірки постійної напруги, постійного струму, потужності, продуктивності та терміну служби водневого паливного елемента.
Випробувальний стенд застосовується до обладнання, яке автоматично перевіряє робочий стан та показники продуктивності водневого паливного елемента користувача. Обладнання складається з пересувного випробувального стенду та допоміжних з’єднувальних кабелів, а також оснащено витяжним пристроєм для відведення водню, програмованим електронним навантаженням постійного струму, подвійним джерелом живлення постійного струму, витратоміром водню та іншим обладнанням.
Устаткування потребує професіоналів, щоб перевести його в робоче положення та закріпити, підключити кабель до перевіреного пристрою, перевірити живлення та джерело газу та запустити програмне забезпечення згідно з інструкціями, які відображаються на комп’ютері. Система може автоматично встановлювати умови тестування, отримувати результати тестування, а результати тесту можуть бути відображені на моніторі комп’ютера і, якщо необхідно, можуть бути збережені на комп’ютері або USB-накопичувачі.
2.ProductParameter
Параметри стенда для тестування паливних елементів |
|
Частина газопостачання |
Можна помістити з 16 пляшками з балонами 15 МПа і 40 л |
Точність випробування датчика тиску, датчика температури та вологості та витратоміра краще ±0,5% |
|
Використовуйте двоступінчастий редуктор тиску, тиск на кожній ступені можна регулювати, що забезпечує його точність та надійність. |
|
Витратомір встановлюється в секції середнього тиску, що зручно для перевірки миттєвої та сукупної витрати. |
|
Вхідний і вихідний електромагнітний клапан з автоматичними та ручними клапанами, включаючи зовнішні трубопроводи та пробки. |
|
Частина джерела живлення постійного струму |
Може забезпечувати двоконтурне живлення постійного струму, одинарне регулювання напруги 0-60 В, діапазон струму 0-5 А |
Навантажує частину
|
Навантажувальна частина - це програмоване електронне навантаження, комп'ютерний хост і промисловий дисплей |
Максимальна потужність: 3000 Вт, максимальний струм: 500 А, максимальна напруга: 500 В |
|
Підтримка синхронного навантаження з 16 навантажень для задоволення потреб тестування багатоканального вихідного джерела живлення |
|
Підтримка синхронного паралельного підключення 16 навантажень, щоб задовольнити потреби розширення потужності одного вихідного джерела живлення |
|
Синхронна дискретизація 500 кГц, вихід із стабільною роздільною здатністю 10 Гц, 100 ua, 0,1 мВ. |
|
Вимірювання пульсацій напруги / струму (VPP / IPP), пікового значення (VP + / IP +) і значень впадини (VP - / IP -). |
|
чотири основних режими роботи: постійний струм, постійна напруга, постійна потужність і постійний опір. |
|
Підтримка реальної функції моделювання світлодіодів |
|
Підтримка вимірювання впливу навантаження |
|
Підтримка вимірювання часу (таймінг) |
|
Підтримка перевірки захисту від перенапруги (OVP). |
|
Підтримка функції моделювання короткого замикання. |
|
Підтримка внутрішнього опору батареї та тестування батареї. |
|
Підтримка функцій фон і Воффа |
|
Підтримка перевірки захисту від перенапруги (OVP). |
|
Підтримка вимірювання впливу навантаження |
|
Підтримка виводу моніторингу поточної форми сигналу. |
3. Характеристики та застосування продукту
Особливості продукту:
Повністю інтегрований і компактний
Точне регулювання потоку газу
Точний контроль температури і вологості
Точне електронне навантаження для паливних елементів
Кілька функцій безпеки
Програмне забезпечення має повні функції.
Додатки:
Підходить для однієї комірки PEMFC.
4. Інформація про продукт
Ознайомлення з компонентами системи
номер |
ім'я |
1 |
Манометр водню |
2 |
Манометр повітряного тиску |
3 |
Гігротермограф |
4 |
Витратомір водню |
5 |
Екран дисплея |
6 |
Налобний ліхтар |
7 |
Воднево-роторний витратомір |
8 |
Повітряно-роторний витратомір |
9 |
Клапан регулювання тиску водню |
10 |
Регулятор тиску повітря |
11 |
Водневий перемикач |
12 |
Повітряний вимикач |
13 |
Вимикач освітлення |
14 |
Перемикач електромагнітного клапана |
15 |
Електромагнітний клапан (ліворуч впускний, правий випускний) |
16 |
Дисплей часу вихлопу (регулюється) |
17 |
Регульований блок живлення постійного струму |
18 |
Кнопка Scram |
19 |
Завантажити негативний вхід |
20 |
Завантажте позитивний вхід |
21 |
Програмоване електронне навантаження постійного струму |
22 |
миша |
23 |
Клавіатура |
24 |
Хост комп’ютера |
25 |
Колесо |
Частина подачі водню - це:
1-Манометр водню:, показує тиск водню
4-Витратомір водню: використовується для відображення миттєвого потоку водню, сукупного потоку
7-Роторний витратомір водню: регулюйте потік водню, збільшуйте його проти годинникової стрілки та зменшуйте за годинниковою стрілкою, регулюється від 0-10 л/хв.
9-Клапан регулювання тиску водню: відрегулюйте тиск водню, нижче проти годинникової стрілки, більше за годинниковою стрілкою, регулюється тиск 0-0,4 МПа.
11- Перемикач водню: використовується для відкриття та закриття виходу водню.
14-Перемикач електромагнітного клапана: керуючий електромагнітний клапан увімкнено.
15-Електронний клапан: використовується для управління випуском водню, ліворуч - впускний клапан, праворуч - випускний клапан.
16-Індикація часу випуску (регулюється): керуйте відкритим і закритим електромагнітним клапаном за інтервал часу, три клавіші: вибір режиму, клавіша, клавіша віднімання.
Частина подачі повітря - це:
2-Манометр повітря: відображення тиску повітря
8-Витратомір повітряного ротора: регулюйте потік повітря, збільшуйте його проти годинникової стрілки та зменшуйте за годинниковою стрілкою, регулюється від 0-10 л/хв.
10-Регулятор тиску повітря: регулюйте тиск повітря, нижче проти годинникової стрілки, більше за годинниковою стрілкою, регулюється тиск 0-0,4 МПа.
12-перемикач повітря: відкривайте і закривайте вихід повітря
Розділ навантаження:
5-екран
Вхідний порт 19 і 20 навантажень
21-DC електронне навантаження
24-хост комп'ютера
Електронним навантаженням можна керувати за допомогою панелі або ПК.
Блок живлення - це:
17- Регульований блок живлення постійного струму
